Açıklama

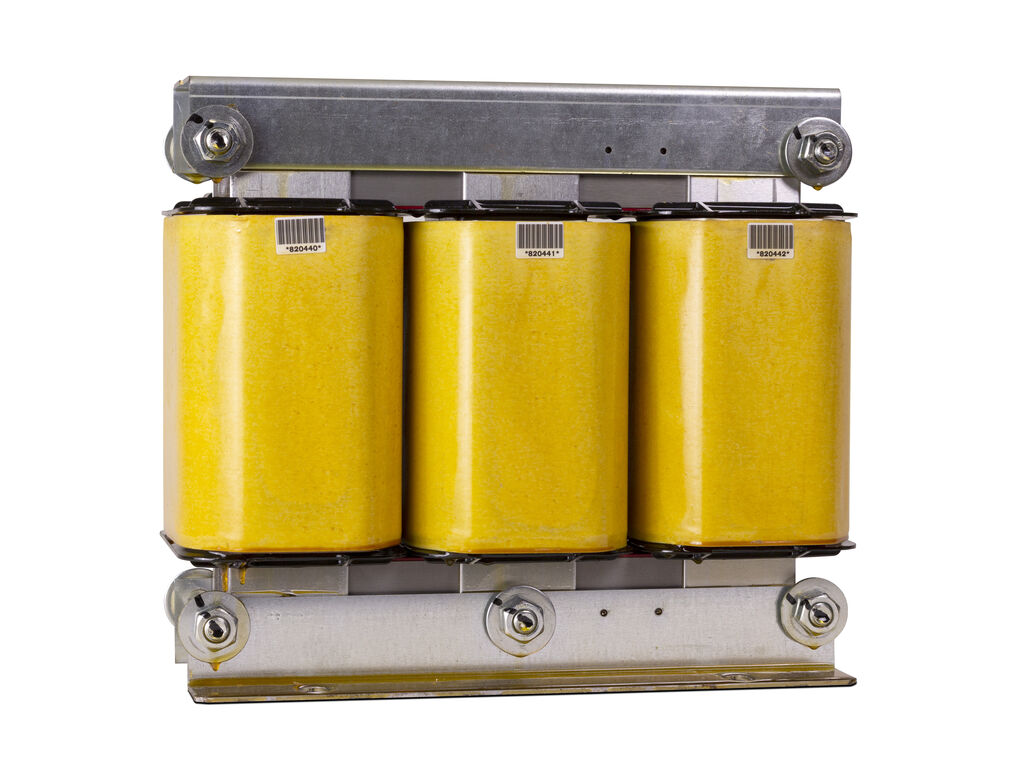

CIRCUTOR, 50 Hz şebekeler için 189 Hz (veya 60 Hz şebekeler için isteğe bağlı olarak 227 Hz) rezonans frekansına sahip, standart bir %7’lik (p = 7%) reddetme reaktörleri yelpazesine sahiptir. Bu, 5. harmonik ve daha yüksek frekansların rezonansını önlemek için en sık kullanılan ayar değeridir. Kondansatör-reaktör düzeneği, 5. harmonik akımının bir kısmını emer ve daha yüksek frekanslar için ayarlanmamış bir filtre görevi görür. Bazı kurulumlarda, örneğin %5,6 (210 Hz), %6 (204 Hz), %14 (134 Hz) vb. gibi farklı % değerleri gereklidir. CIRCUTOR, herhangi bir güç derecesine, % değerine, gerilime ve frekansa uyarlanabilen reaktörleri isteğe bağlı olarak üretebilir. RX tipi düşük güçlü reaktörler, düşük kayıplı plakalarla üretilir ve bakır iletkenle sarılır. Bağlantı, uygun terminaller kullanılarak yapılır. Daha yüksek güç değerlerinde, mükemmel özellikler ve çok düşük kayıp oranı sunan, çoklu hava boşluklarına sahip manyetik plaka çekirdeğine sahip RBX reaktörleri kullanılır. Alüminyum bant bobinleri (veya isteğe bağlı olarak bakır bant) kullanılır ve giriş ve çıkış bağlantıları bir bara üzerinden yapılır. Hem RX hem de RBX reaktörleri, yalıtımı artırmak, daha yüksek mekanik direnç sağlamak ve gürültü seviyelerini azaltmak için vakumda vernikle emprenye edilir.
Değerlendirmeler
Henüz değerlendirme yapılmadı.
